MahApps.Metroを使ってみた

お手軽にWPFアプリにモダンなデザインを適用できる、MahApps.Metroというライブラリを使ってみました。
MahApps.Metro Documentation

この手のモダンなデザインを適用するライブラリでは、 Modern UI for WPF(MUI)というのもあります。
まだちょろっと使ってみただけですが、MUIと比較してみるとMahApps.Metroの方がクセが少なくてシンプルで使いやすそうな印象です。

使い方

元のウィンドウ

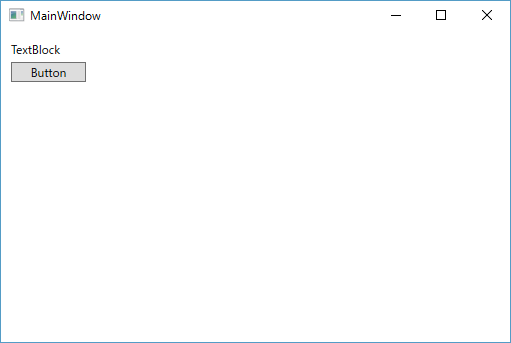

まずは、こんな感じのウィンドウを作ります。
TextBlockとTextBox、Buttonを配置しただけのシンプルなページです。
f:id:minami_SC:20160223002940p:plain:w300

<Window x:Class="MahAppsMetroTest.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:local="clr-namespace:MahAppsMetroTest"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        Title="MainWindow"
        Width="525"
        Height="350"
        mc:Ignorable="d">
    <Grid>
        <TextBlock Margin="10,10,0,0"
                   HorizontalAlignment="Left"
                   VerticalAlignment="Top"
                   Text="TextBlock"
                   TextWrapping="Wrap" />
        <Button Width="75"
                Margin="10,31,0,0"
                HorizontalAlignment="Left"
                VerticalAlignment="Top"
                Content="Button" />
    </Grid>
</Window>

インストール

NugetからMahApps.Metroで検索してインストールします。

準備

WindowをMetroWindow派生クラスになるように修正します。
xamlとコードビハインドをそれぞれ以下のように修正します。

MainWindow.xaml

<Controls:MetroWindow x:Class="MahAppsMetroTest.MainWindow"
                      xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
                      xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
                      xmlns:Controls="clr-namespace:MahApps.Metro.Controls;assembly=MahApps.Metro"
                      xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
                      xmlns:local="clr-namespace:MahAppsMetroTest"
                      xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
                      Title="MainWindow"
                      Width="525"
                      Height="350"
                      mc:Ignorable="d">
    <Grid>
        <TextBlock Margin="10,10,0,0"
                   HorizontalAlignment="Left"
                   VerticalAlignment="Top"
                   Text="TextBlock"
                   TextWrapping="Wrap" />
        <Button Width="75"
                Margin="10,31,0,0"
                HorizontalAlignment="Left"
                VerticalAlignment="Top"
                Content="Button" />
    </Grid>
</Controls:MetroWindow>

MainWindow.xaml.cs

using MahApps.Metro.Controls;

namespace MahAppsMetroTest
{
    /// <summary>
    /// MainWindow.xaml の相互作用ロジック
    /// </summary>
    public partial class MainWindow : MetroWindow
    {
        public MainWindow()
        {
            InitializeComponent();
        }
    }
}

コードビハインド側は、クラスの継承の部分を省略してもokとの事。
windowはパーシャルクラスとして定義されてるんで、xaml側でちゃんとクラスの宣言されてますもんね。

スタイルの設定

続いて、app.xamlにデザインのテーマを決めるためのリソースを追加します。

App.xaml

<Application x:Class="MahAppsMetroTest.App"
             xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
             xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
             xmlns:local="clr-namespace:MahAppsMetroTest"
             StartupUri="MainWindow.xaml">
    <Application.Resources>
        <ResourceDictionary>
            <ResourceDictionary.MergedDictionaries>
                <!-- MahApps.Metro resource dictionaries. Make sure that all file names are Case Sensitive! -->
                <ResourceDictionary Source="pack://application:,,,/MahApps.Metro;component/Styles/Controls.xaml" />
                <ResourceDictionary Source="pack://application:,,,/MahApps.Metro;component/Styles/Fonts.xaml" />
                <ResourceDictionary Source="pack://application:,,,/MahApps.Metro;component/Styles/Colors.xaml" />
                <!-- Accent and AppTheme setting -->
                <ResourceDictionary Source="pack://application:,,,/MahApps.Metro;component/Styles/Accents/Blue.xaml" />
                <ResourceDictionary Source="pack://application:,,,/MahApps.Metro;component/Styles/Accents/BaseLight.xaml" />
            </ResourceDictionary.MergedDictionaries>
        </ResourceDictionary>
    </Application.Resources>
</Application>

スタイルは他にもいろいろあります。スタイルについてはまた後程。

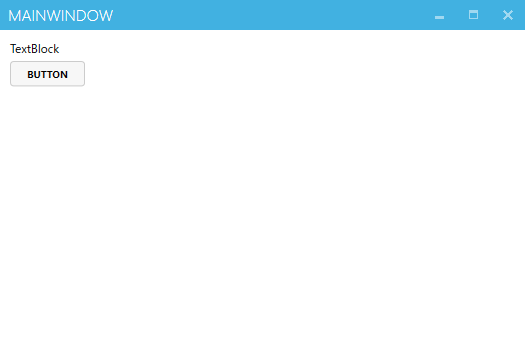

で、たったこれだけで、こんな感じにイカしたデザインのウィンドウが出来上がります。
f:id:minami_SC:20160223003015p:plain:w300

スタイルの変更

アプリ全体のスタイルは、App.xamlに設定するResourceDictionaryを切り替えることで選択できます。

Red, Green, Blue, ・・・などのアクセントカラーの選択と、BaseLight/BaseDarkのどちらかから白基調/黒基調のどちらにするかを選ぶことができます。
App.xaml

<!-- Accent and AppTheme setting -->
<ResourceDictionary Source="pack://application:,,,/MahApps.Metro;component/Styles/Accents/Blue.xaml" />
<ResourceDictionary Source="pack://application:,,,/MahApps.Metro;component/Styles/Accents/BaseDark.xaml" />

用意されているスタイル類は以下に書かれてます。
http://mahapps.com/guides/styles.html#app

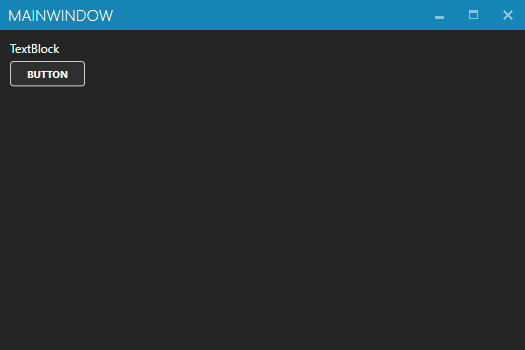

BaseLight/BaseDarkの比較

BaseLight BaseDark
f:id:minami_SC:20160223003015p:plain:w250 f:id:minami_SC:20160223003144p:plain:w250

ResourceをApp.xamlにではなく、各MetroWindowに書けば、Windowごとに別々のスタイルを設定することもできます。

コードビハインドからのスタイル切替

ThemeManagerクラスを使うと、コードから動的にアプリのデザインを変更することができます。

例えばボタンクリックのイベントハンドラに、↓みたいなコードを書けば、ボタン押下時にGreen/BaseDarkなデザインに切り替わります。

        private void Button_Click(object sender, RoutedEventArgs e)
        {
            var theme = ThemeManager.DetectAppStyle(Application.Current);

            ThemeManager.ChangeAppStyle(Application.Current,
                                        ThemeManager.GetAccent("Green"),
                                        ThemeManager.GetAppTheme("BaseDark"));
        }

ウィンドウのカスタマイズ

MetroWindowクラスは、以下のようなプロパティでカスタマイズできます。

各種基本のプロパティ

プロパティ名 内容
ShowTitleBar タイトルバーの表示有無
ShowIconOnTitleBar タイトルバーにアイコンを表示するか否か
ShowMinButton
ShowMaxRestoreButton
ResizeMode こいつをNoResizeにしたりCanMinimizeにしたりすると、最大化/最小化ボタンの表示有無も併せて切り替わります。
SaveWindowPosition ウィンドウの表示位置を保存するか否か。こいつをTrueにしておくと、次回ウィンドウ表示時には、依然閉じた際の座標で表示されるようになります。

WindowCommands

MetroWindowクラスには、LeftWindowCommands/RightWindowCommandsというプロパティがあり、タイトルバーの左右にコマンド実行のためのボタン類が作れるようになっています。

こんな感じ。

<Controls:MetroWindow x:Class="MahAppsMetroTest.MainWindow"
                      xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
                      xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
                      xmlns:Controls="clr-namespace:MahApps.Metro.Controls;assembly=MahApps.Metro"
                      xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
                      xmlns:local="clr-namespace:MahAppsMetroTest"
                      xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
                      Title="MainWindow"
                      Width="500"
                      Height="300"
                      BorderThickness="0"
                      GlowBrush="Black"
                      mc:Ignorable="d">
    <Controls:MetroWindow.RightWindowCommands>
        <Controls:WindowCommands>
            <Button Content="settings" />
            <Button Content="acount" />
        </Controls:WindowCommands>
    </Controls:MetroWindow.RightWindowCommands>
    以下略

f:id:minami_SC:20160223003354p:plain

Windowのデザイン

ボーダー付きウィンドウ

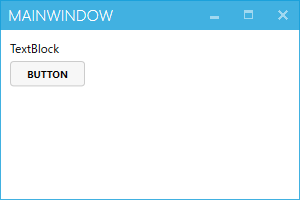

MetroWindowに、以下のプロパティをつけることでこんな枠付きのデザインになります。

BorderBrush="{DynamicResource AccentColorBrush}"
BorderThickness="1"

f:id:minami_SC:20160223003340p:plain

VisualStudio風のWindow枠

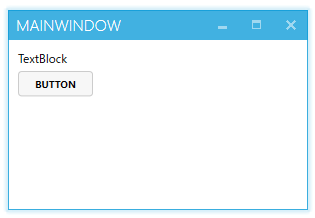

GrowBrushプロパティの指定を行うと、こんな感じのVS風の光ったウィンドウ枠になります。

GlowBrush="{DynamicResource AccentColorBrush}"
BorderThickness="1"

f:id:minami_SC:20160223003423p:plain

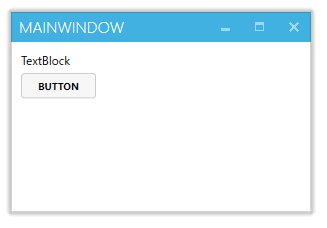

GlowBrushをBlackにして、枠線の太さを0にしておけば、ウィンドウにドロップシャドウを付けたようなデザインになります。

GlowBrush="Black"
BorderThickness="0"

f:id:minami_SC:20160223003441p:plain

各種コントロール

Button系

Button/ToggleButtonに使える、以下のようなスタイルが用意されてます。

        <WrapPanel Orientation="Horizontal">
            <Button Width="75"
                    Margin="10"
                    Content="Button" />
            <Button Width="75"
                    Margin="10"
                    Content="Button"
                    Style="{DynamicResource MetroCircleButtonStyle}" />
            <Button Width="75"
                    Margin="10"
                    Content="Button"
                    Style="{DynamicResource SquareButtonStyle}" />
            <Button Width="75"
                    Margin="10"
                    Content="Button"
                    Style="{DynamicResource AccentedSquareButtonStyle}" />
        </WrapPanel>

f:id:minami_SC:20160223010440p:plain

アイコン類のパッケージ

MetroCircleButtonは、アイコンリソースとともに使うといい感じになります。
アイコンなどはMarApps.Metro本体には含めず、MahApps.Metro.Resourcesという別パッケージで配布されています。

以下のコマンドで、色々なアイコン類を含んだリソースファイルがプロジェクトに追加されます。

Install-Package MahApps.Metro.Resources
アイコンの使い方

App.xamlのリソース定義に↓を加えておきます。

<ResourceDictionary Source="/Resources/Icons.xaml" />

すると、こんな風にリソースとして色んなアイコンが使えるようになります。

            <Button Width="55" Height="55"
                    Margin="10"
                    Style="{DynamicResource MetroCircleButtonStyle}">
                <StackPanel Orientation="Vertical">
                    <Rectangle Width="20" Height="20">
                        <Rectangle.Fill>
                            <VisualBrush Stretch="Fill" Visual="{StaticResource appbar_add}" />
                        </Rectangle.Fill>
                    </Rectangle>
                    <TextBlock Text="Add" />
                </StackPanel>
            </Button>

f:id:minami_SC:20160223010553p:plain

TextBox

TextBoxの動作をカスタマイズするための以下のような添付プロパティが用意されています。

添付プロパティ名 内容
TextBoxHelper.Watermark テキストが空のときに説明文のような透かし文字を表示できます。
TextBoxHelper.ClearTextButton 入力した文字をクリアするためのボタンが追加されます
            <TextBox Width="120"
                     Height="23"
                     Margin="10"
                     Controls:TextBoxHelper.Watermark="This is a textbox"
                     TextWrapping="Wrap" />
            <TextBox Width="120"
                     Height="23"
                     Margin="10"
                     Controls:TextBoxHelper.ClearTextButton="True"
                     TextWrapping="Wrap" />

f:id:minami_SC:20160223003747p:plain

MahApps.Metroのカスタムコントロール類

MahApps.Metroでは、他にも色々と便利なコントロールが用意されています。

MetroProgressBar

Win8風なプログレスバーです。

                <Controls:MetroProgressBar Width="120"
                                           Margin="5"
                                           Value="60" />
                <Controls:MetroProgressBar Width="120"
                                           Margin="5"
                                           IsIndeterminate="True"
                                           Value="60" />

f:id:minami_SC:20160223003801p:plain

ProgressRing

こんな感じのよく見かけるタイプのプログレス表示。
キャプチャ画像にしてしまうと、なんだかよくわかりませんが、、、くるくる回ってる進捗表示。

<Controls:ProgressRing IsActive="True" />

f:id:minami_SC:20160223003909p:plain

RangeSlider

下限値と上限値で範囲指定ができるスライダー。

            <Controls:RangeSlider Width="130"
                                  Margin="10"
                                  Minimum="0"
                                  Maximum="100"
                                  LowerValue="10"
                                  UpperValue="70"
                                  MinRange="5"/>

↓こんな風に表示されます。
f:id:minami_SC:20160223004149p:plain

SplitButton/DropDownButton

SplitButtonはボタン右端の部分をクリックすると、コンボボックスみたいなドロップダウンリストが出てきて、要素を選択することができます。選択した要素がボタンのコンテンツとして表示されます。

SplitButton/DropDownButtonともに、ComboBoxなどと同じようにItemsSourceやDisplayMemberPathなどのプロパティを使ってリストに表示する要素を設定できます。

            <Controls:SplitButton
                                Margin="10"
                                HorizontalAlignment="Center"
                                VerticalAlignment="Center"
                                HorizontalContentAlignment="Left"
                                VerticalContentAlignment="Center"
                                Icon="{DynamicResource appbar_alert}"
                                ItemsSource="{Binding SampleList}"
                                SelectedIndex="2" />

            <Controls:DropDownButton Width="120"
                                    VerticalContentAlignment="Center"
                                    Content="Test"
                                    Icon="{DynamicResource appbar_music}"
                                    ItemsSource="{Binding SampleList}"/>

f:id:minami_SC:20160223004208p:plain

Tile

win8以降のストアアプリ風なタイルのコントロール。

            <Controls:Tile Title="Tile1"
                           Width="100"
                           Height="100"
                           Count="1"
                           TiltFactor="2" />
            <Controls:Tile Title="Tile2"
                           Width="100"
                           Height="100"
                           Count="3"
                           TiltFactor="2" />

f:id:minami_SC:20160223004222p:plain

ToggleSwitch

こんな風にトグルスイッチ表示ができるコントロールです。
主なプロパティはこんな感じ。

プロパティ名 内容
Header 項目のヘッダーを設定
OnLabel ON状態の表示文字列
OffLabel OFF状態の表示文字列
IsChecked トグル状態がONになっているか
            <Controls:ToggleSwitch Header="項目名" />
            <Controls:ToggleSwitch Header="ヘッダー"
                                    OnLabel="オン"
                                    OffLabel="オフ"
                                    IsChecked="True"/>

f:id:minami_SC:20160223004247p:plain

NumericUpDown

数値入力用のテキストボックスで、コントロール右端に数値を増減させるためのボタンが付いたコントロールです。

プロパティ名 内容
Minimum 下限値を設定
Maximum 上限値を設定
Interval 一回のアップダウンでの変化量を設定
Speedup +-ボタンを押し続けたときに、数値の変化する速度を上げるかどうかを設定
小数点を持つかどうかを設定
InterceptArrowKeys 上下のカーソルキーで、数値の増減をできるようにするかを設定。Falseにするとカーソルキー動作が無効になります
InterceptMouseWheel マウスのホイールで数値の増減をできるようにするかを設定。
InterceptManualEnter キーボードから数値以外のテキスト入力を抑制するかどうかを設定。
HideUpDownButtons +-のボタンを非表示にします
StringFormat 数値表示のフォーマット指定
<Controls:NumericUpDown Minimum="0" Maximum="100" Interval="5" />

f:id:minami_SC:20160223004502p:plain

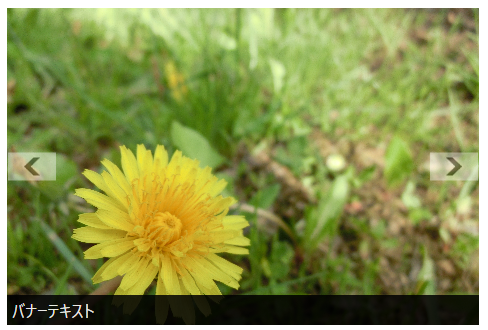

FlipView

UWPなどにある同名のコントロールと同じようなものです。
表示する要素は、以下の例のようにXAMLで直接定義もできますし、ItemsSourceプロパティで設定することもできます。

            <Controls:FlipView BannerText="バナーテキスト" IsBannerEnabled="True">
                <Image Source="Images/1.jpg" Stretch="UniformToFill" />
                <Image Source="Images/2.jpg" Stretch="UniformToFill" />
                <Image Source="Images/3.jpg" Stretch="UniformToFill" />
            </Controls:FlipView>

f:id:minami_SC:20160223004622p:plain

こんなプロパティが用意されてます。

プロパティ名 内容
BannerText コントロール下部に表示するテキストを設定
IsBannerEnabled BannerTextを表示するか否かを設定

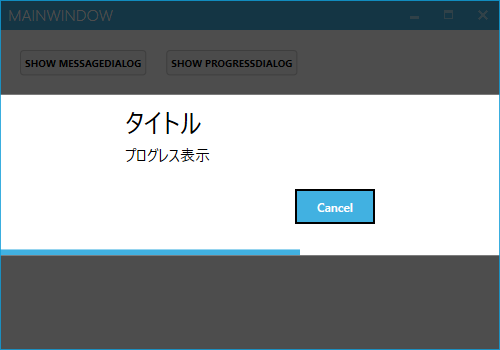

Dialogs系コントロール

今度はダイアログ表示用のコントロール。
全画面でメッセージを表示するMessageDialogと、プログレス表示もできるタイプのProgressDialogというクラスがあります。

それぞれ、ShowMessageAsync/ShowProgressAsyncというメソッドで開くことができます。

        <WrapPanel Grid.Row="1">
            <Button Margin="10"
                    Click="ShowMessageDialog"
                    Content="Show MessageDialog" />

            <Button Margin="10"
                    Click="ShowProgressDialog"
                    Content="Show ProgressDialog" />
        </WrapPanel>
// 以下のusing文を追加
using MahApps.Metro.Controls.Dialogs;
// 中略

        private async void ShowMessageDialog(object sender, RoutedEventArgs e)
        {
            await this.ShowMessageAsync("タイトル", "本文");
        }

        private async void ShowProgressDialog(object sender, RoutedEventArgs e)
        {
            var pdc = await this.ShowProgressAsync("タイトル", "プログレス表示", true);

            for(var i=0; i<10; i++)
            {
                pdc.SetProgress(1.0 / 10 * i);
                await Task.Delay(100);
            }
            await pdc.CloseAsync();
        }

↓MessageDialogはこんな感じの表示です。
f:id:minami_SC:20160223004704p:plain

続いてProgressDialog。MessageDialogの下部にプログレス表示がくっついた感じです。
f:id:minami_SC:20160223004720p:plain

ここでは省略しますが、CustomDialogというクラスを使うと、任意の要素をこの形のダイアログで表示することができるようです。

Flyouts

win8系のストアアプリで使われてたFlyoutコントロールを再現したもの。
正直、デスクトップアプリだと、この辺のコントロールはあんま使わないかな、って気がします。。

使い方はこんな感じ。

<Controls:MetroWindow x:Class="MahAppsMetroTest.MainWindow"
                      xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
                      xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
                      xmlns:Controls="clr-namespace:MahApps.Metro.Controls;assembly=MahApps.Metro"
                      xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
                      xmlns:local="clr-namespace:MahAppsMetroTest"
                      xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
                      xmlns:sys="clr-namespace:System;assembly=mscorlib"
                      Title="MainWindow"
                      Width="500"
                      Height="350"
                      GlowBrush="{DynamicResource AccentColorBrush}"
                      mc:Ignorable="d">
    <Controls:MetroWindow.Flyouts>
        <Controls:FlyoutsControl>
            <Controls:Flyout x:Name="flyout"
                             Width="200"
                             Header="Flyout"
                             Position="Right">
                <Button Width="75"
                        Margin="10"
                        HorizontalAlignment="Left"
                        VerticalAlignment="Top"
                        Content="Button" />
            </Controls:Flyout>
        </Controls:FlyoutsControl>
    </Controls:MetroWindow.Flyouts>
    <Grid Margin="10">
        <Button Width="75"
                Margin="10,10,0,0"
                HorizontalAlignment="Left"
                VerticalAlignment="Top"
                Click="ShowFlyout"
                Content="Show Flyout" />
    </Grid>
</Controls:MetroWindow>

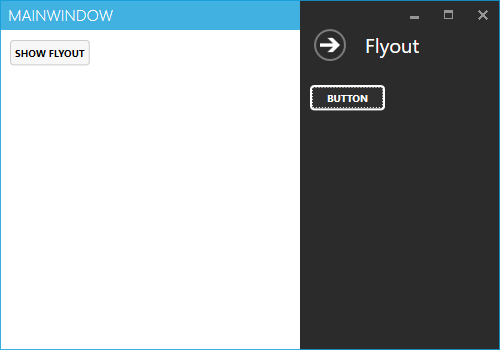

コードビハインドから以下のようにIsOpenプロパティをtrueにすることでFlyoutを表示できます。

        private void ShowFlyout(object sender, RoutedEventArgs e)
        {
            this.flyout.IsOpen = true;
        }

もちろん、XAML上でIsOpenプロパティをバインドして開いてもOK!!
f:id:minami_SC:20160223004744p:plain

主なプロパティはこんな感じ。

プロパティ名 内容
Position フライアウトを表示する位置を指定(Left/Right/Top/Bottomから選択)
Theme (Adapt/Inverse/Dark/Light/Accentから選択)
